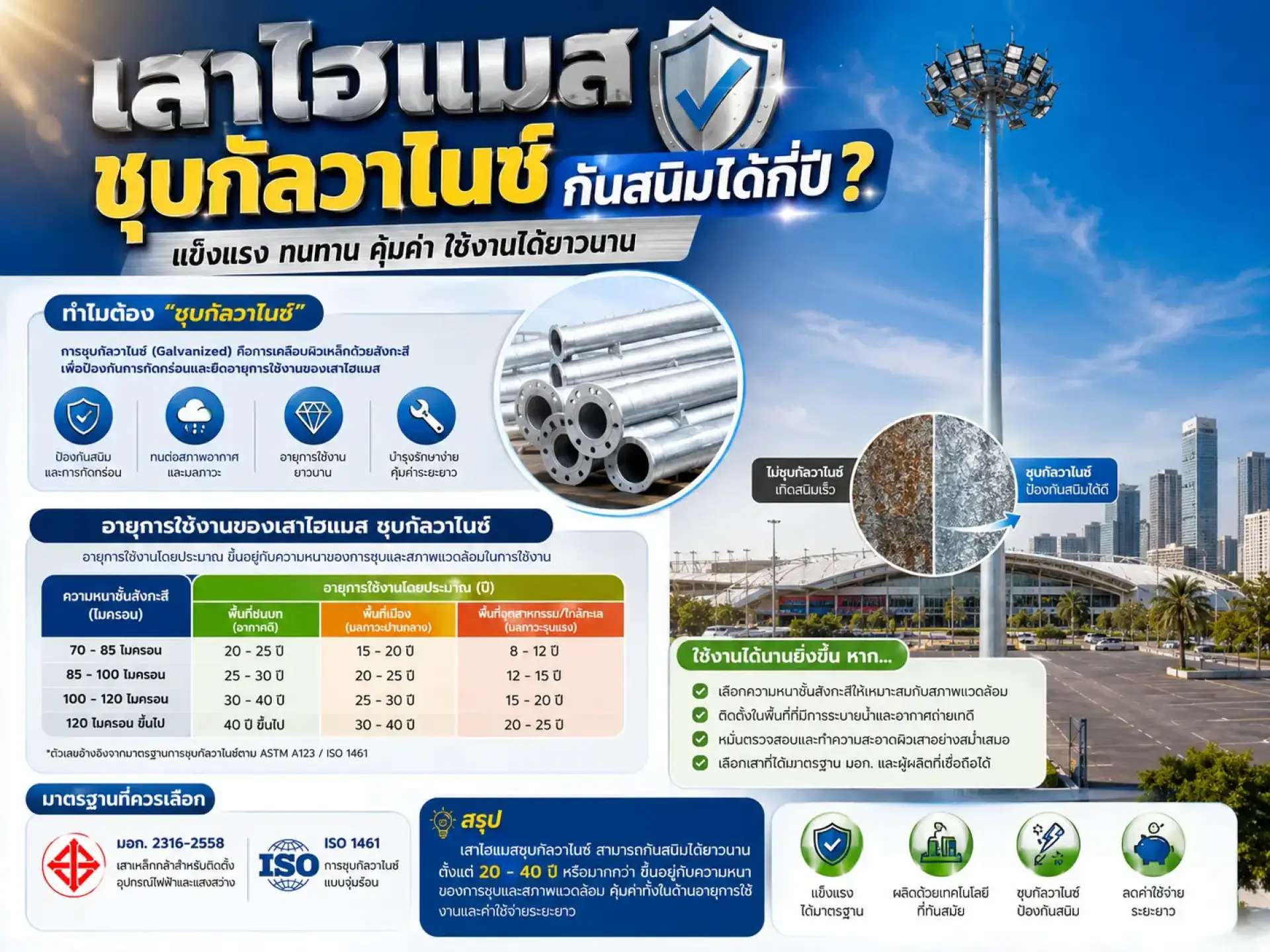

เสาไฮแมส ชุบกัลวาไนซ์ กันสนิมได้กี่ปี

ในการดำเนินโครงการก่อสร้างโครงสร้างพื้นฐานขนาดใหญ่ ไม่ว่าจะเป็นระบบไฟส่องสว่างบริเวณทางแยกต่างระดับ ลานจอดรถท่าอากาศยาน สนามกีฬา หรือพื้นที่คลังสินค้าภายนอกอาคาร "เสาไฮแมส (High Mast Pole)" ถือเป็นหนึ่งในวัสดุอุปกรณ์วิศวกรรมที่มีราคาสูงและต้องการความปลอดภัยในระดับสูงสุด เนื่องจากโครงสร้างเสาที่มีความสูงตั้งแต่ 15 เมตร ไปจนถึง 40 เมตรนั้น ต้องรองรับทั้งน้ำหนักของชุดโคมไฟและต้องต้านทานแรงลมพายุอยู่ตลอดเวลา

หนึ่งในคำถามยอดฮิตและเป็นปัจจัยสำคัญที่ผู้จัดซื้อ วิศวกรโครงการ รวมถึงหน่วยงานผู้ว่าจ้างมักจะใช้เป็นเกณฑ์ในการคำนวณความคุ้มค่าในการลงทุน (ROI) ก็คือ "เสาไฮแมส ชุบกัลวาไนซ์ กันสนิมได้กี่ปี" และมีปัจจัยอะไรบ้างที่จะส่งผลให้อายุการใช้งานของเสาเหล่านี้สั้นลงหรือยาวนานขึ้น บทความเชิงลึกฉบับนี้จะพาคุณไปค้นหาคำตอบอย่างละเอียดตามหลักวิทยาศาสตร์โลหะการและมาตรฐานสากล

1. กลไกการป้องกันสนิมด้วยการชุบกัลวาไนซ์แบบจุ่มร้อน (Hot-Dip Galvanizing)

ก่อนที่จะไปถึงตัวเลขอายุการใช้งาน เราจำเป็นต้องเข้าใจก่อนว่าการชุบกัลวาไนซ์แบบจุ่มร้อน (Hot-Dip Galvanized หรือ HDG) ไม่ใช่เพียงแค่การ "ทาสี" หรือการ "เคลือบผิว" ธรรมดา แต่เป็นกระบวนการจุ่มเหล็กกล้าโครงสร้างลงในอ่างสังกะสีเหลว (Molten Zinc) ที่อุณหภูมิสูงประมาณ 450 องศาเซลเซียส

กระบวนการนี้ทำให้เกิดปฏิกิริยาทางเคมีระหว่างเหล็กและสังกะสี เกิดเป็นชั้นโลหะผสม (Iron-Zinc Alloy Layers) ที่หลอมผสานรวมเป็นเนื้อเดียวกันกับเนื้อเหล็ก โดยมีกลไกสำคัญ 2 ประการในการป้องกันสนิม คือ:

• การปกป้องแบบปิดกั้น (Barrier Protection): ชั้นสังกะสีบริสุทธิ์และชั้นอัลลอยด์จะทำหน้าที่เป็นเกราะกำบังทางกายภาพ ป้องกันไม่ให้ออกซิเจนและความชื้นในอากาศสัมผัสกับเนื้อเหล็กโดยตรง

• การปกป้องแบบพลีชีพ (Sacrificial Protection): ในกรณีที่ผิวเสาไฮแมสเกิดรอยขีดข่วนลึกจนถึงเนื้อเหล็ก สังกะสีซึ่งเป็นโลหะที่มีค่าศักย์ไฟฟ้าต่ำกว่าจะยอมสลายตัวเอง (กัดกร่อนแทน) เพื่อปกป้องไม่ให้เหล็กบริเวณนั้นเกิดสนิมขุม ซึ่งจะช่วยป้องกันการลุกลามของสนิมใต้ผิวเคลือบได้อย่างดีเยี่ยม

2. สรุปตัวเลขตามมาตรฐาน: เสาไฮแมส ชุบกัลวาไนซ์ กันสนิมได้กี่ปี?

ตามข้อมูลทางสถิติและรายงานผลวิจัยจากสมาคมกัลวาไนเซอร์สากล (American Galvanizers Association - AGA) อายุการใช้งานของเสาไฮแมสที่ผ่านการชุบกัลวาไนซ์แบบจุ่มร้อนมาตรฐาน จะอยู่ระหว่าง 30 ปี ถึง มากกว่า 50 ปีขึ้นไป โดยไม่ต้องมีการบำรุงรักษาใดๆ (Maintenance-Free)

ทั้งนี้ ตัวเลขที่แน่นอนจะขึ้นอยู่กับ "ความหนาของชั้นสังกะสี" และ "สภาพแวดล้อมที่นำเสาไปติดตั้ง" เป็นหลัก

⚠️ กฎทองคำทางวิศวกรรมกัลวาไนซ์: "ความหนาของชั้นสังกะสีเคลือบ ยิ่งมากเท่าไหร่ อายุการใช้งานการกันสนิมก็จะยิ่งยาวนานขึ้นเป็นเส้นตรง" โดยปกติเสาไฮแมสที่มีความหนาของแผ่นเหล็กโครงสร้างมากกว่า 6 มม. ขึ้นไป จะมีชั้นชุบหนาเฉลี่ยไม่ต่ำกว่า 85 ไมครอน (Microns) ตามมาตรฐานสากล ASTM A123

3. ตารางเปรียบเทียบอายุการใช้งานของเสาไฮแมสในแต่ละสภาพแวดล้อม

เพื่อให้เห็นภาพชัดเจนและสามารถนำไปใช้อ้างอิงในเอกสารสเปกโครงการ (TOR) ตารางด้านล่างนี้แสดงอัตราการกัดกร่อนเฉลี่ยและอายุการใช้งานที่คาดหมายของเสาไฮแมสชุบกัลวาไนซ์ที่ความหนาชั้นชุบ 85 ไมครอน:

4. 4 ปัจจัยสำคัญที่มีผลต่ออายุการกันสนิมของเสาไฮแมส

แม้ว่ามาตรฐานโรงงานจะระบุอายุการใช้งานไว้ค่อนข้างยาวนาน แต่ในความเป็นจริง เสาไฮแมสแต่ละต้นในแต่ละโครงการอาจมีอายุการกันสนิมที่ไม่เท่ากันเนื่องจากปัจจัยแวดล้อมเหล่านี้:

4.1 ความเข้มข้นของซัลเฟอร์ไดออกไซด์ (SO2) และสารเคมีในอากาศ

ในเขตอุตสาหกรรมหนัก สารเคมีและแก๊สจากการผลิตจะรวมตัวกับความชื้นในอากาศกลายเป็นฝนกรด ซึ่งจะเข้ากัดกร่อนชั้นซิงค์คาร์บอเนต (Zinc Carbonate) ของกัลวาไนซ์เร็วกว่าปกติถึง 4 เท่า ส่งผลให้อายุการใช้งานสั้นลง

4.2 ไอเกลือทะเลและสารคลอไรด์ (Chloride)

คลอไรด์จากทะเลเป็นศัตรูตัวฉกาจของสังกะสี หากนำเสาไฮแมสแบบกลมหรือแบบเหลี่ยมไปตั้งอยู่บริเวณท่าเรือหรือชายหาด ลมทะเลจะพัดพาไอเกลือมาสะสมที่ผิวเสา ทำให้เกิดปฏิกิริยากัดกร่อนแบบเร่งด่วน

4.3 ความชื้นสัมพัทธ์และการขังของน้ำ (Moisture & Standing Water)

สังกะสีต้องการช่วงเวลาที่แห้งสลับเปียกเพื่อสร้างชั้นฟิล์มปกป้องตัวเอง หากบริเวณโคนเสาไฮแมสมีการออกแบบฐานรากไม่ดี มีน้ำขังอยู่ตลอดเวลา หรือถูกฝังอยู่ใต้ดินชื้นๆ ชั้นกัลวาไนซ์จะถูกทำลายอย่างรวดเร็วและเกิด "สนิมขาว (White Rust)" ก่อนจะลุกลามเป็นสนิมแดง

4.4 คุณภาพงานเหล็กและการเตรียมผิวจากโรงงาน

หากโรงงานผู้ผลิตขาดการควบคุมคุณภาพ ไม่ทำความสะอาดคราบไขมันหรือสนิมเหล็กออกให้หมดก่อนนำไปจุ่มร้อน (Pickling Process) จะทำให้สังกะสีไม่เกาะติดเนื้อเหล็ก เกิดปัญหาผิวชุบหลุดล่อน (Peeling) ซึ่งจะทำให้เสาไฮแมสหมดสภาพการกันสนิมทันทีในบริเวณนั้น

5. วิธีเพิ่มอายุการใช้งานเสาไฮแมสให้ยาวนานทะลุ 50 ปี

สำหรับโครงการวิศวกรรมที่ต้องการยืดอายุการใช้งานของเสาให้ยาวนานที่สุด โดยเฉพาะในพื้นที่เสี่ยงสูง (เขตชายทะเลหรือนิคมอุตสาหกรรม) สามารถใช้เทคนิคทางวิศวกรรมดังต่อไปนี้ได้:

• การใช้ระบบ Duplex System (กัลวาไนซ์ + พ่นสีเคลือบ): คือการนำเสาไฮแมสที่ชุบกัลวาไนซ์ร้อนเสร็จเรียบร้อยแล้ว มาทำความสะอาดผิวแล้วพ่นทับด้วยสีอีพ็อกซี่ (Epoxy) หรือโพลียูรีเทน (Polyurethane) วิธีนี้จะช่วยยืดอายุการกันสนิมได้ยาวนานกว่าการชุบกัลวาไนซ์เพียงอย่างเดียวถึง 1.5 - 2.5 เท่า เพราะสีจะช่วยบังแสงแดดและฝนให้สังกะสี และสังกะสีจะช่วยปกป้องเหล็กชั้นในสุดอีกแรงหนึ่ง

• การตรวจสอบความหนาชั้นชุบก่อนส่งมอบ: วิศวกรโครงการควรใช้เครื่อง Coating Thickness Gauge สุ่มตรวจความหนาของชั้นกัลวาไนซ์ให้ตรงตามข้อกำหนด มอก. 2316-2549 หรือ BS EN ISO 1461 ก่อนยกเสาขึ้นตั้ง

• การออกแบบระบบระบายน้ำที่ฐานเสา (Base Plate Drainage): ตรวจสอบให้แน่ใจว่าบริเวณฐานเสา (สลักเกลียว Anchor Bolt และน็อต) มีการเทปูนเกร้าท์ (Non-shrink Grout) ลาดเอียงออกด้านนอกเพื่อป้องกันปัญหาน้ำขังสะสมโคนเสา

6. สรุปความคุ้มค่าเชิงเศรษฐศาสตร์

เมื่อเปรียบเทียบต้นทุนระหว่างเสาไฮแมสพ่นสีธรรมดา กับ เสาไฮแมส ชุบกัลวาไนซ์แบบจุ่มร้อน แม้ว่าในตอนเริ่มต้น เสาชุบกัลวาไนซ์จะมีราคาสูงกว่าประมาณ 15% - 25% แต่เมื่อคำนวณในระยะยาวตลอดอายุการใช้งาน 30-50 ปี เสากัลวาไนซ์จะมีความคุ้มค่ามากกว่าอย่างมหาศาล

เนื่องจากตลอดเวลาหลายสิบปีนี้ โครงการของคุณจะไม่ต้องเสียค่าใช้จ่ายในการตั้งนั่งร้านหรือเช้ารถกระเช้าขึ้นไปขูดลอกสนิมและพ่นสีใหม่ทุกๆ 5-10 ปี ซึ่งมีค่าบริการที่สูงมากและรบกวนระบบจราจรหรือการทำงานในพื้นที่

ดังนั้น คำตอบของคำถามที่ว่าเสาไฮแมสชุบกัลวาไนซ์กันสนิมได้กี่ปี จึงสรุปได้ว่า ไม่ต่ำกว่า 30-40 ปี สำหรับพื้นที่เมืองทั่วไป และถือเป็นการลงทุนในโครงสร้างระบบส่องสว่างที่ปลอดภัย มั่นคง และคุ้มค่าที่สุดในยุคปัจจุบัน
